Tot voor kort werkte ik op een Sony Vaio 15.6" (SVE151G13M) laptop. Echter begon ik mij steeds vaker te ergeren aan het TN paneel welk in het scherm zit. Omdat ik veel met foto's werk wilde ik wel weer eens iets beters...de vraag rees: "Ga ik weer voor een laptop? Of toch maar een vaste PC?" En ik heb gekozen voor een PC. Nu ben ik al geruime tijd uit de 'computer scene' en heb de hulp van mijn maat ingeschakeld voor het zoeken naar een goede PC. Aanvankelijk had ik het idee om de PC deel voor deel bij elkaar te sparen, en zo een leuke build te hebben, maar we hebben besloten om een tweedehands PC te kopen van de vorige generatie, dit is meer dan genoeg capaciteit en snelheid voor wat ik er mee doe en het maakt de instap een stuk betaalbaarder.

Dus, hup! Marktplaats op.
En een paar dagen later vinden we een machine die aan de wensen voldoet, voor een hele mooie prijs.

Dit zijn de specificaties:
Behuizing : CoolerMaster CM690 Mid-tower.**
Voeding : Zalman ZM500-LX II.
Moederbord : Gigabyte GA-B75M-D3H. **
Processor : Intel i7 2600, 3.40Ghz. **
Memory : 8GB (3x Samsung 2GB, 1x Kingston 2GB). **
VGA : ASUS Radeon R7 240 2GB GDDR5.
HDD-1 : WD Velociraptor 10.000rpm, 300GB. **
HDD-2 : WD Caviar 7.200rpm, 500GB.
Optisch : LG Blu-Ray brander. **

CPU fan : Scythe Mugen 2.
Frontfan-1 : CoolerMaster 12cm, blue led. -Gefilterde intake. **
Frontfan-2 : ASUS 90mm, blue led. -Gefilterde intake.
Bodemfan : 12cm, -Gefilterde intake.
Plafondfan : CoolerMaster 12cm, -Outlet.
Zijfan : CoolerMaster 12cm, blue led. -Niet gefilterde intake.
Fan Control : Scythe Kaze Master II (KM05-BK)

Monitor : iiyama Prolite XB2783HSU, 27".
Toetsenbord : CoolerMaster 'Octane' MB7C.
Muis : CoolerMaster 'Octane' MS35.
Trackball : Logitech M570.
(** = Onderdeel van de oorspronkelijke aankoop).


001
De kast, een CoolerMaster CM690 . De naam 'CoolerMaster' wordt wel waargemaakt. Hij bestaat aan de voorzijde en bovenop voonamelijk uit Mesh. Voorin is het gefilterd (ook de 5.25" delen), bovenop is het niet gefilterd. Zo kan je aan de zijkant 2x een 14cm fan kwijt. Aan de andere zijde (achter het moederbord) kan je 1x 80mm fan plaatsen. Op de achterzijde kan je ook een 14cm fan kwijt.
In het plafond van de kast kan je 2x 14cm fans plaatsen. Op de bodem kan je ook een 14cm fan moteren, deze plek is ook gefilterd. (De foto geeft de huidige staat van de kast weer).



002 (85K)
De AAN/UIT knop, en de resetknop. Er tussenin de Led's. PowerLED is blauw, HDD activiteit is rood.



003 (139K)
Bovenop de kast zitten verschillende aansluitingen. Het spreekt voor zich wat het allemaal is denk ik.



004 (80K)
De voeding is een Corsair CX430. Ruim voldoende vermogen voor deze setup.



005 (215K)
Dan het moederbord, dat is een GigaByte GA-B75M-D3H. Dit moederbord geeft mij voldoende mogelijkheden om uit te breiden/upgraden.
De processor is een Intel i7 2600 op 3,40Ghz. Nog voorzien van een standaard CPU koeler, maar die wordt spoedig vervangen door een betere. (waarschijnlijk een Arctic Freezer 7 Pro).
Het intern geheugen is 8GB (4x 2GB).



006 (153K)
De PC was erg goedkoop, en dit zal deels komen doordat de videokaart er uit was gehaald. Omdat de onboard-video niet bijzonder presteert heb ik voor weinig een videokaart van mijn maat kunnen overnemen.
Ik heb nu een Asus GeForce GT730, 2GB, passief gekoeld. Voor nu is dat eventjes toereikend, maar de wens voor een sterkere kaart blijft.



007 (105K)
Als primaire harde schijf heeft ie een WD 'Velociraptor' (WD3000HLFS) 300GB, 10.000rpm.



008 (96K)
Ik heb er een secundaire schijf ingezet, een WD Caviar WD5000AAKS 7.200rpm, 500GB



009 (92K)
Voorin de ongebruikte 5.25" slots heb ik een Asus PowerCooler 90mm gezet. Dit geeft een leuk effect met de blauwe LED's, samen met de 12cm CoolerMaster fan onder de voorzijde. De Asus zorgt voor een stukje intake.



010 (101K)
Bovenin de kast zit een CoolerMaster 12cm fan. Deze zorgt voor de afvoer van de warme lucht boven in de kast. Binnenkort wordt de kast voorzien van een Fan Controller, maar deze fan komt daar niet op, deze blijft continu aan.

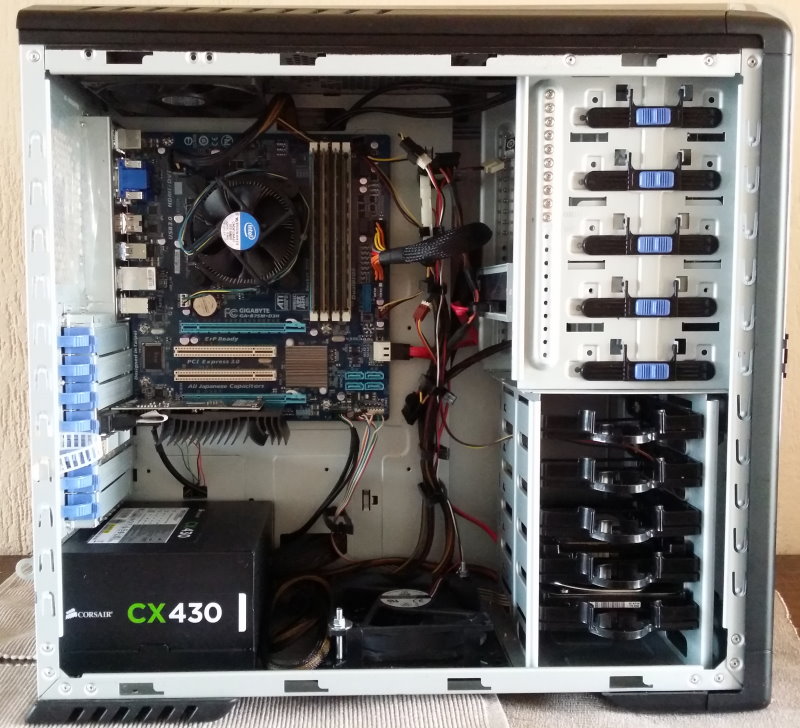

Hier is een overzicht van mijn kast op dit moment (28-04-2016). Tip: Ga met je muis over de foto en zie de airflows.
Ik heb de kabels netter weg gewerkt, en de overbodige er uit gehaald.
De ASUS videokaart zit er in. Zie ook de fans in het plafond en op de bodem.



013 (96K)
Vandaag 29-04-2016 kan ik de Scythe Kaze Master Ace PC Fan Controller ophalen.
Eenmaal thuis kan de wir-war van draden uitgezocht worden.



014 (92K)
Het aansluiten van de fans is een makkie. Het plaatsen van de temperatuursensors blijkt niet zo eenvoudig. Die zijn voorlopig geplaatst. Misschien verplaats ik ze later nog.



015 (80K)
Testen of alles naar wens werkt...en ja hoor prima.



016 (78K)
En nu zit hij netjes in de kast. Dat ziet erg wel erg mooi uit. Zwart met chroom, volledig in overeenstemming met de rest van de kast. Ik heb de fan controller als volgt geconfigureerd:
Regelaar 1: 80mm zijfan, Sensor 1 : Op Northbridge.
Regelaar 2: 12cm bodemfan, sensor 2 : in onderkant kast.
Regelaar 3: 12cm frontfan (onder), sensor 3: op primaire HDD.
Regelaar 4: 90mm frontfan (boven), sensor 4: in bovenkant kast.
(De CPU fan wordt geregeld door het moederbord, de 12cm plafond fan draait continu).



018 (87K)
Een beetje vrije tijd en een rolletje zwarte isolatietape hebben er vandaag toegeleid dat ik mijn zijpaneel geblindeerd heb.
Het ziet er best gaaf uit zo vind ik zelf. Als dit mij blijvend bevalt zal ik een nettere oplossing zoeken hiervoor.



019 (98K)
Aan de achterkant heb ik hetzelfde gedaan. Nu kijk je van voren af niet meer dwars door de kast heen.
Je kan de blauwe gloed van de frontfan nog naast de VGA poort zien, maar niet meer door het rooster.



020 (77K)
Ik heb een andere cooler. Een Scythe Mugen 2.



021 (77K)

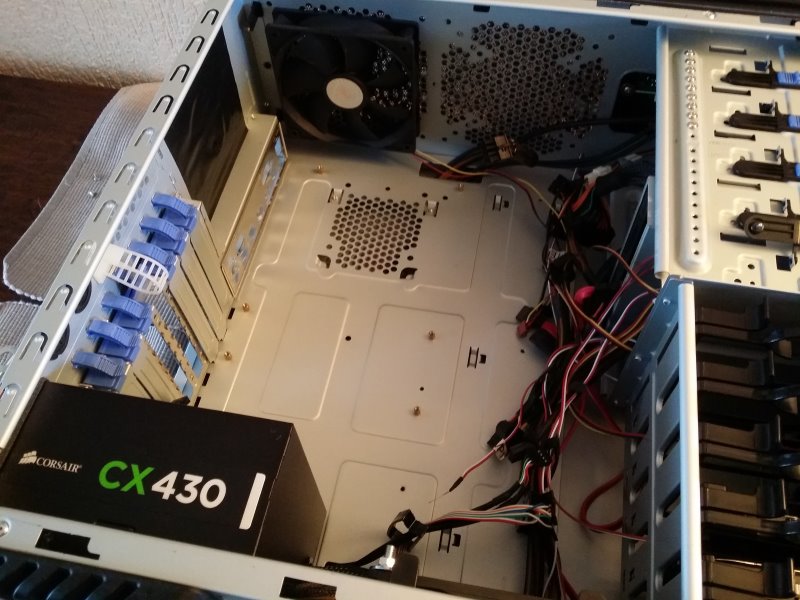

Dus het moederbord uit de kast gehaald...



022 (77K)
De oude cooler is van de processor afgehaald,wat een verschil he?!



023 (77K)
De details van de kern.



024 (77K)
De voet van de nieuwe cooler is ook mooi schoon gemaakt.



026 (77K)
Al het bevestigingsmateriaal.




025 (77K)
De Backplate is op het moederboerd geplaatst.



027 (77K)
En na het aanbrengen van een klein drupje koelpasta op de processor kan de koeltoren op het moederbord geschroefd.
Ik heb hem opzettelijk met de fan aan de onderkant geplaatst zodat hij goed in de luchtstroom zit die van onder naar boven loopt.
Het past allemaal keurig bij de RAM banken en PCI sloten, al zou ik wel de bovenste vrijhouden.



028 (77K)
En zo zit het allemaal weer in de kast. En het werkt.
(De PCI videokaart is er nog even uit).



029
Ik had een storing in de PC. Het bleek dat ik een PCIe x8 VGA-kaart in een PCIe x4 slot had gestopt, en dat werkt niet.
Nu moet de VGA-kaart in de bovenste PCIe x16 slot, en dat komt nagenoeg tegen de CPU koelfan aan, die krijgt last met aanzuigen. Zodoende heb ik besloten 'even' de CPU cooler een kwartslag te draaien. Nu heb ik meer ruimte tussen het PCIe slot en de cooler (zie rode pijl). En het zit zeker de koeling niet meer in de weg. Het enige jammere is dat het nu niet meer volgens mijn airflow idee werkt, maar koeling krijgt het genoeg.



030

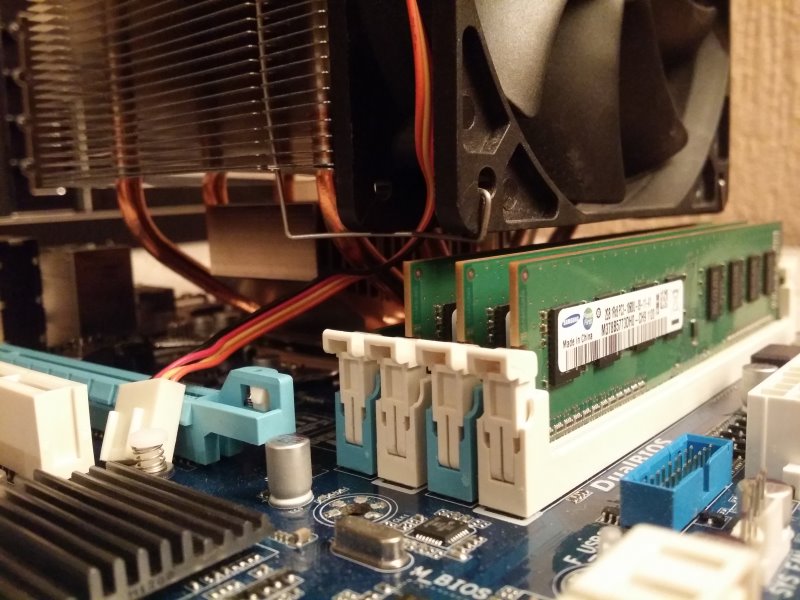

Het hangt met genoeg tussenruimte boven de geheugenbanken.



031
Nu draait ie weer naar volle tevredenheid, en met de VGA-kaart op het bovenste PCIe slot.



032)
De cooler in de oude positie..............................................................................en de cooler in de nieuwe positie.



033
De Fan controller die ik er in had had ik tweedehands gekocht. Echter had deze grote temeratuur fluctuaties. De vorige eigenaar had de gele plastic omhulsels van de sensoren af gehaald, en kennelijk hebben deze een belangrijkere functie dan diegene aanvankelijk dacht. Nieuwe sensoren vinden bleek lastig, dus heb ik snel en eenvoudig een nieuwe gekocht.
Een Scythe Kaze Master II (KM05-BK). Deze heeft ook 4 nieuwe functies die de oude niet had. De knoppen zijn in te drukken waardoor ze niet meer uitsteken. De fans spinnen met 12v even op bij opstarten, hierdoor krijg je geen alarmen meer door stilstaande fans die niet kunnen aanzetten. Mocht je een stilstaande/geblokkeerde fan hebben dan sluit hij de stroom af. En tot slot kun je nu ook een temperatuur instellen waarop hij alarm moet geven.



034
Hier zie je de controller met de uitgestoken en vlakke knoppen.



035
Ik heb mezelf getracteerd op een nieuw keyboard en muis. Het keyboard dat ik gebruikte was de draadloze Logitech(K340) van mijn treinbaan. Wat ik nu heb gekocht is een CoolerMaster 'Octane' Combo (MB7C + MS35)



036
11-05-2016 kwam ik op Marktplaats een mooi aanbod tegen van een videokaart. En zodoende heb ik nu een
Asus GTX750Ti PH 2GB
. Compleet met boekje en driver CD.



037
Hier zie je goed het verschil in afmetingen tussen de GTX750Ti en de GT730. En dan is de GTX750Ti zelfs nog bescheiden qua afmetingen.



038
Hij zit, en gelukkig, hij werkt.



039
De 12cm fan aan de zijkant van de kast maakt een jankend geluid. Dit komt omdat hij te dicht op de gaatjes van het rooster zit. Vandaag ga ik het rooster er uit zagen, dus eerst even afplakken.



040
Zo. Het gat zit er in.



041
En dan de fan er weer terug in geplaatst. De randjes worden nog zwart gemaakt, daar had ik even niets voor liggen. Het gejank is in ieder geval weg. Misschien koop ik nog een magnetisch filter ervoor, aangezien dit een intake fan is. Maar ik zit er ook aan te denken om een window in de zijplaat te maken...ik denk er nog even over na.



042
Ik heb het rooster van de onderzijde van de voeding gebruikt om de zijfan af te schermen. Dit werkt prima zo. En ziet er nog goed uit ook.



043
Begin 2021 en de videokaart (Asus GTX750Ti PH 2GB) geeft de geest. Dus een nieuwe gekocht, een ASUS Radeon R7 240 2GB GDDR5. Geen superkaart maar voorlopig goed genoeg.



044
Een half jaar verder en nu blijkt de voeding (Corsair CX430) defect. Hier is hij reeds uigebouwd en wordt de kast met de compressor onstoft.



045
De nieuwe voeding is een Zalman ZM500-LX II.
Nu er achter mekaar componenten kapot gaan ben ik zijdelings al aan het orienteren op een kant en klare game PC...
